德生PL600拆机大图以及增加外置中波天线

德生PL600我主要拿来听短波，无奈没有中波外置天线。

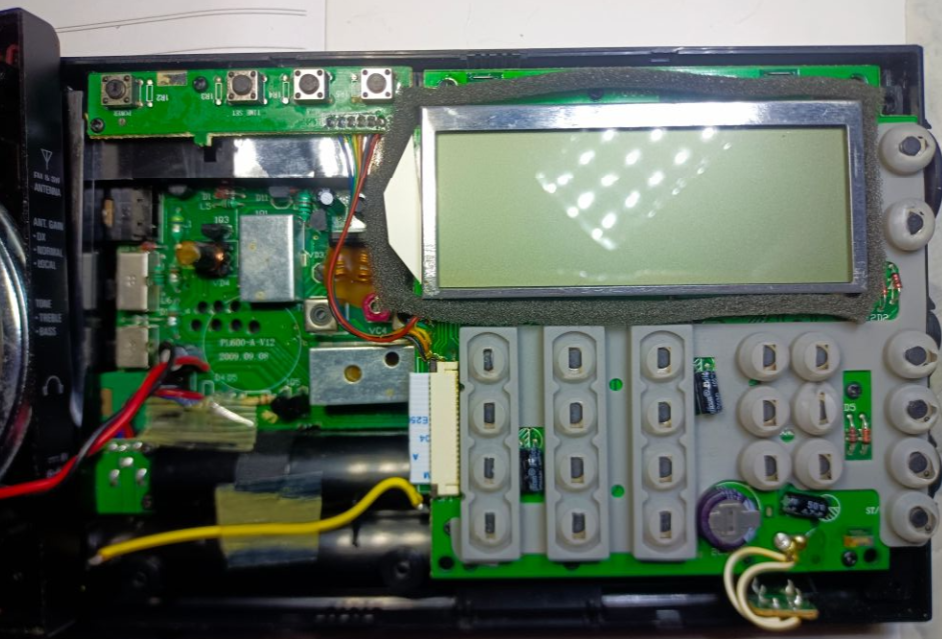

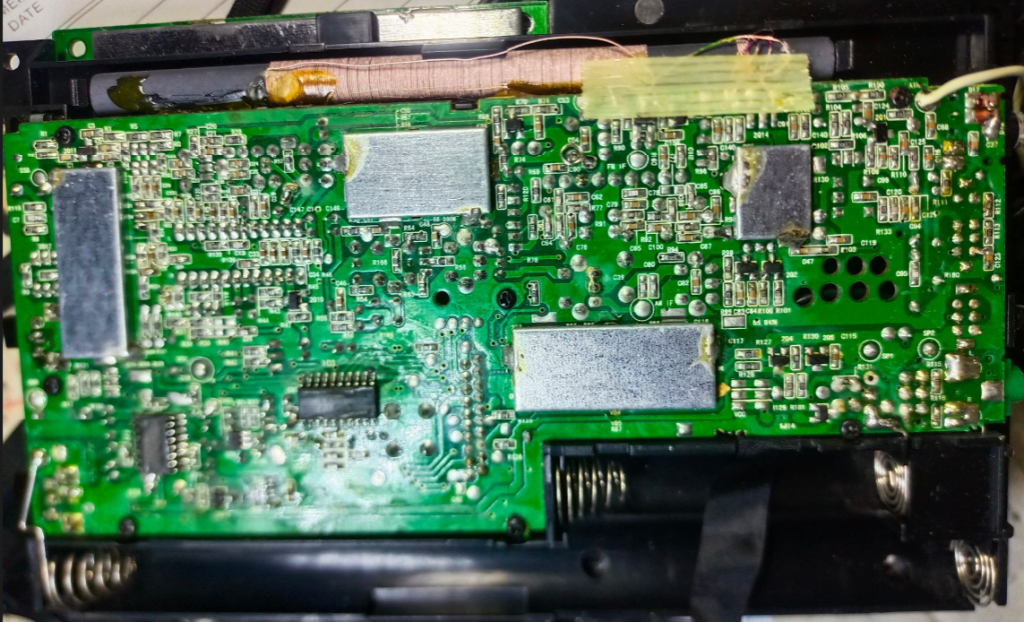

前几天给9700增了外置天线。今天拆它。

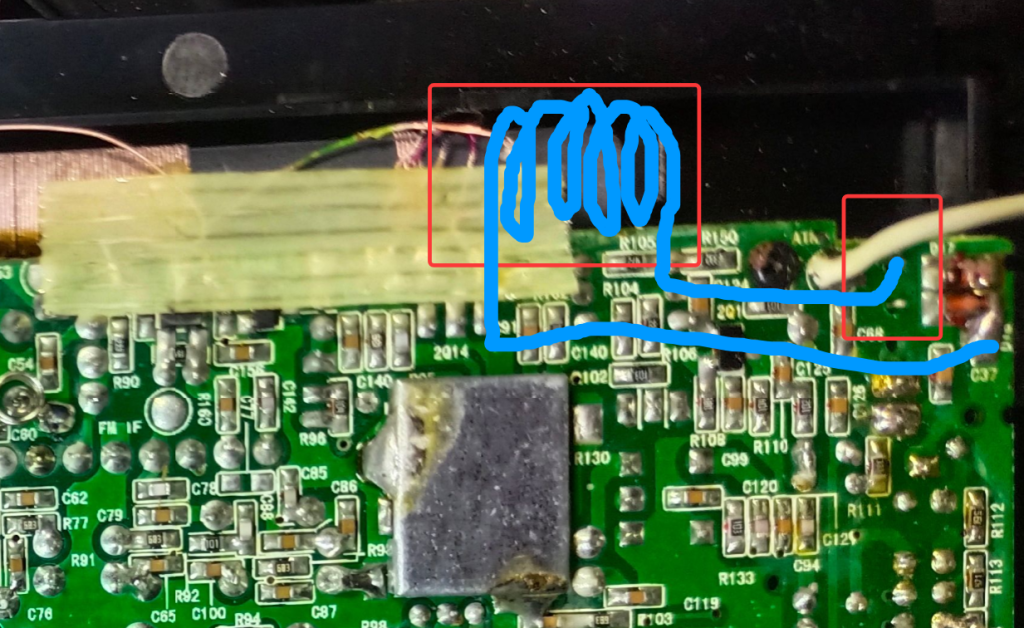

接下来焊接外置天线的耦合线圈。

匝数通过网分测试它的阻抗Z试绕确定，我大约绕了10匝。大约在中波段起始频率要大于30欧。这样大约阻抗是30-90欧左右。

也可以通过电感表测试电感量。公式：L = 75/2πf，注意阻抗只能在一个范围，因为高低端的感抗差太多。
