天调，手动天调，有几种匹配方式，比如在右上方（感抗）

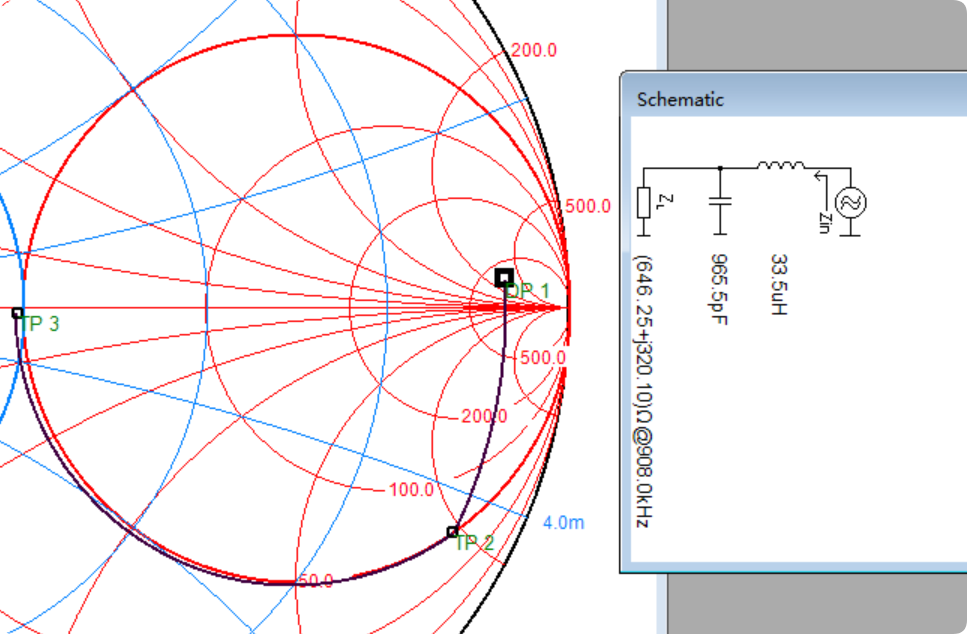

1）并电容，再串电感。
缺点：如果纯手工操作，以收听来说，TP1和TP2的vswr太接近，你无法从听感（噪声，音量，清晰度）上面分辨出当前并的电容是否合适，是朝多还是少的方向调整。
2）先并电感，再串电容
缺点，如1）一样。并电感时，并多并少，不能像在smith图或者网分上面去适配那样直观。
从tp1到tp2，再到50欧的圆，它的vswr只是从15变化到16而已。听感上面无法有质的飞跃。
还有个情况，vswr会变得更差
3）先串电容或者串电感到水平线，也就是虚部=0的线上面。再通过纯阻抗变化，到达50欧中心。
就目前这个点而言。TP1和TP2的vswr也差不太多。但是阻抗变化后变化巨大。
但是对于不靠近横线的初始点，串电容或者串电感时，vswr变化比较大。
如这个点：
串电容后，vswr从27变到6，变化巨大。而且听感会有很大的变化。
这个从59到1.58就更明显了。改变电容时，听感持续变好。
3）对于初始点太靠近虚部=0的直线时，如果先改变阻抗。则很容易改善，比如这个从27到1.9。这种情况收音机来说，已经可听，不再需要电感电容。（不过显示是，阻抗变化用的是线圈，也会引入感抗，实际调出来不会这样理想）
4）通过三个元器件的PI型调整电路
像这样七弯八拐的适配，在smith圆图在网分上面是没有任何问题的。
手工适配不太适合。
总结：
如这个点
并电感，不明显
并电容，变劣（缓慢）
串电容，变劣（极速）
串电感，变好到2.3
用阻抗变换，最好到3.5
我倾向于制作串C或者串L，再进行阻抗变换。
**当然我设想可以做回波检测电路，这样可以看指示来调整。不过那是对于发射机可以用小功率发射进行测试。而收音机的天线比如长线，没有发射信号源，无法直接指示。不过我考虑用一个便宜的时钟源来产生频率扫描。目前仅仅是想法。
